Автоматика котлов
Автоматика механического котла используется для дистанционного управления паро- и водогрейными агрегатами с механическими топками ТШПМ. Котельная автоматика включает в себя щит управления и контрольно-измерительные приборы.

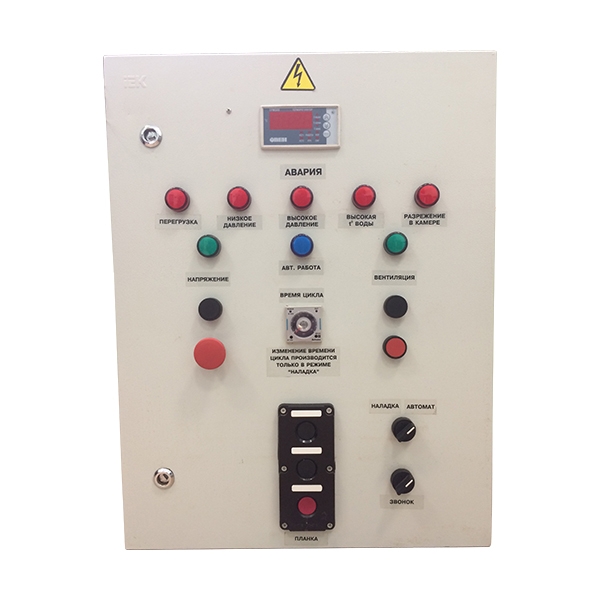

Щит водогрейного котла (КВ) обеспечивает автоматическое управление агрегатами, их дистанционное включение и выключение, а так же предохранение от различного рода сбоев в работе оборудования. Устройство может быть использовано в работе с паровыми котлами в бытовых и производственных помещениях.
Щит парового котла (ПК) обеспечивает автоматическое управление агрегатами, их дистанционное включение и выключение, а так же предохранение от различного рода сбоев в работе оборудования. Устройство может быть использовано в работе с паровыми котлами в бытовых и производственных помещениях.
Щит управления предназначен для работы с котлами Е 1/9. Устройство автоматизирует процессы котельного агрегата и позволяет регулировать параметры нагрузки, а также обеспечивает защиту котельной установки на случай аварийной ситуации.
Щит управления котла КВ-ТС — обеспечивает аварийную защиту оборудования агрегата – останавливает работу котла, гасит горелки и прекращает подачу топлива.
Щит управления котла КВа — обеспечивает аварийную защиту оборудования агрегата – останавливает работу котла, гасит горелки и прекращает подачу топлива.
Щит управления котла КВм — обеспечивает противоаварийную защиту оборудования агрегата – останавливает работу котла, гасит горелки и прекращает подачу топлива.
Щит управления котла КВр — позволяет автоматически отключить котел, если давление и температура повышаются - достигают и превышают допустимый уровень.
Назначение
Котловая автоматика представляет собой комплекс приборов и устройств, предназначенных для автоматизированного управления котлом и котельной. Обычно в состав котловой автоматики входят щит управления и контрольно-измерительная аппаратура.
Особенности
Обычно в состав контрольно-измерительной аппаратуры входят различные устройства, отвечающие за те или иные аспекты функционирования как самого котла, так и всей котельной в целом. К таким устройствам относятся:
- Газовые регуляторы. Предназначены для контроля наличия тяги, высоты пламени, давления газа, целостности импульсных линий (обрыв, трещины и др.) газогорелочных устройств.
- Запально-защитные устройства
- Фотодатчики, сигнализирующие о погасании пламени
- Устройства управления сетевыми и подпиточными водяными насосами, насосами горячей воды и водоподготовки
- Устройства управления топливоподачей и шлакоудалением
- Устройства аварийной защиты
В зависимости от типа котельной и пожеланий заказчика отдельные узлы и элементы КИПа могут отсутствовать.
Устройство
Щит парового котла выполняет различные функции управления котлом. В частности, могут быть реализованы такие функции как:
- Автоматическую остановку котла при повышении давления
- Автоматическую остановку котла при отклонении уровня воды в барабане котла
- Дистанционный запуск и остановка питательных и других насосов и тягодутьевых машин
- Сохранение информации о причинах возникновения аварийной ситуации
Аналогичен по функциям и щит управления водогрейным котлом. Он может быть выполнен на различной элементной базе, его комплект поставки и цена уточняются индивидуально при заказе.
Этот элемент обеспечивает бесперебойную работу котельной без присутствия персонала. В ходе работы щит формирует сигналы управления, предназначенные для коррекции режимов работы котельного оборудования. В частности, щит управления котельной исполняет следующие функции:
- Контроль за работой насосов
- Контроль за топливоподачей и шлакоудалением
- Оповещение при выходе параметров котельной и отдельных ее элементов за допустимые рамки и при возникновении аварийной ситуации
- Контроль за уровнем воды в приемной емкости
Щит может работать круглосуточно без вмешательства обслуживающего персонала при соблюдении условий его эксплуатации. Конфигурация щита и состав его приборов может быть подобран индивидуально в зависимости от требований заказчика.
Типы
Кроме интегрированных устройств типа щит используется большое количество более узкоспециализированных устройств. Среди них выделяют следующие типы:
- Автоматика котла с механической топкой. Предназначена для автоматической остановки котла и топки с шурующей планкой в случае повышения температуры и/или давления воды на выходе из котла, поломки планки или понижения разрежения в топке. Также автоматика управляет работой вентиляторов и шурующей планки.
- Автоматика сигнализации котельной.
- Автоматика насосной группы.
- Автоматика водогрейного котла. Используется для контроля за параметрами водогрейного котла.
- Автоматика парового котла. Аналогично предыдущему пункту.
- Автоматика различного вида механизированных топок. Позволяют, в зависимости от вида топки, контролировать те или иные ее параметры.
- Вспомогательная автоматика котельной. Используется для контроля за различными второстепенными параметрами котельной, такими как подача электроэнергии из городской электросети, ее распределения и учета и пр.
